Монтаж грувлоков соединений труб

Во многих трубопроводных системах, включая системы инженерных коммуникаций, водоподготовки и производственных объектов, фланцы используются для соединения труб на участках, а также для сборки и разборки секций труб при необходимости модернизации или обслуживания трубопроводной системы в будущем.

Эффективной альтернативой фланцевому соединению является использование пазовых механических соединений, которые обеспечивают более быстрый монтаж и демонтаж при необходимости обслуживания, а также другие преимущества в плане производительности и дизайна.

Ведущие европейские инженеры по продукции Remmers GrooveLock, сравнива.т фланцевые и пазовые методы соединения труб и их преимущества.

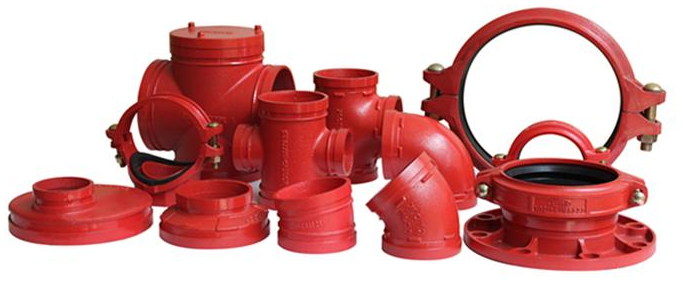

Рис.1 Муфты, переходники, колена Remmers Fast Lock для грувлочных соединений труб.

Традиционное фланцевое соединение труб

Накатка желобков на трубах (грувлоков) и Фланцевание — один из наиболее «традиционных» методов соединения труб, существующий уже много лет. Благодаря этой традиции многие компоненты трубопроводов, такие как насосы, клапаны и чиллеры, поставляются с фланцевыми соединениями. Фланцевое соединение обычно используется в определенных ситуациях, когда требуются скорость и определенная гибкость, хотя эта система не обеспечивает легкого сужения и расширения системы.

В зависимости от используемой системы соединения труб, время монтажа и обслуживания может увеличиться, снижая эффективность системы. Фланцевое трубное соединение является таким примером. Фланцы скрепляются несколькими болтами, сжимая прокладку для создания герметичности. Болты и гайки фланцевого соединения и прокладки поглощают и компенсируют силы системы, и со временем болты и гайки могут растягиваться из-за скачков давления, рабочего давления системы, вибрации, а также расширения и сжатия. Когда эти болты деформируются, прокладка может «проскальзывать», что может привести к утечке.

В зависимости от расположения и эксплуатации трубопроводной системы последующие утечки могут быть дорогостоящими и опасными, приводя к простоям и повышенному риску.

Может потребоваться замена прокладки, особенно при разборке фланца. Кроме того, со временем прокладка может прикипеть к концам фланцевой трубы. При разборке соединения необходимо соскоблить прокладку с фланцевого конца трубы и заменить её, что снова увеличивает время простоя, связанное с техническим обслуживанием. Из-за расширения и сжатия системы фланцевые прокладки со временем могут сжиматься, что также приводит к утечкам.

Надёжность и безопасность грувлочных соединений труб

Решением этих распространённых проблем является использование пазовых муфт вместо фланцев. Механические соединения становятся всё более распространёнными, поскольку они обеспечивают как практические, так и экономические преимущества.

Механическое соединение, или муфта, состоит из четырёх основных, но прочных элементов: канавки трубы, прокладки, корпусов муфты, а также гаек и болтов. Канавка трубы формируется путём холодной штамповки или механической обработки канавки на конце трубы. С помощью различных инструментов Remmers это можно сделать как на месте, так и вне его, в условиях заводской готовности.

Прокладка муфты реагирует на давление и охватывается корпусом муфты, когда она входит в канавку по окружности трубы. Прокладка создает герметичное соединение, обеспечивающее герметичность, которая усиливается при повышении давления в системе.

Благодаря наличию как жестких, так и гибких муфт, колен, соединений, углов и т.д., (См.Рис.1) муфты можно использовать практически в любых условиях вместо фланца. Жесткие механические муфты с пазами обеспечивают жесткое соединение труб, не допуская линейных, угловых и вращательных перемещений в местах соединений.

Гибкие механические муфты с пазами, в свою очередь, обеспечивают контролируемое линейное и угловое перемещение в каждом соединении, компенсируя прогиб трубопровода. Они обеспечивают надежность, а также компенсируют возможные несоосности без необходимости установки дорогостоящего и сложного специализированного оборудования, необходимого для фланцевых или сварных систем.

Третье преимущество достигается за счет использования трех гибких муфт вблизи источника вибрации. Гибкие муфты снижают уровень шума и вибрации и устраняют необходимость в специальных шумоподавляющих компонентах.

Фланцы, являющиеся жестким методом соединения труб, не подходят для условий, где возможны перемещения труб, например, при тепловом расширении, вибрации или осадке здания. Расширение и сжатие могут создавать напряжение во фланце и трубопроводе, что со временем может привести к нарушению герметичности прокладки. В этом случае соединение подвержено риску протечки. Гибкие муфты с пазами могут компенсировать осевое или угловое смещение трубы, а также компенсировать температурные деформации трубы.

Во многих отношениях механическое соединение труб с помощью муфт является широко распространенным методом соединения труб благодаря простоте доступа к системе и проверенной надежности: муфты могут работать по тем же номинальным давлениям, что и фланцы, без существенной разницы в динамике потока.

Муфты с пазами также снижают вес готовой инженерной системы и требуют всего двух болтов для соединения по сравнению с восемью болтами во фланце аналогичного размера.

Гибкий монтаж грувлоков

При первоначальном монтаже отверстия для болтов во фланце должны быть точно совмещены, а затем затянуты для фиксации соединения. Также индекс отверстий для болтов.

Системы с пазами лишены этой проблемы и обеспечивают гораздо более удобный монтаж с полным вращением на 360 градусов. Нет необходимости в выравнивании отверстий под болты, а муфту можно расположить под любым углом вокруг стыка. Муфту можно свободно перемещать вокруг трубы в полевых условиях, обеспечивая лёгкий доступ к болтам и, следовательно, к оборудованию.

Помимо устранения проблем с несоосностью при монтаже, возможность поворота муфты на 360 градусов в сочетании с её меньшим профилем по сравнению с фланцем делает установку систем с пазами идеальным решением для ограниченного пространства. Фланцы примерно вдвое шире трубы, к которой они крепятся.

В среднем, муфты с пазами вдвое меньше. Преимущество компактной конструкции делает систему с пазами идеальной для работ в условиях ограниченного пространства, например, в технических помещениях и при ремонте существующих зданий, а также для любых работ, требующих дополнительной гибкости.

Скорость монтажа инженерных систем с помощью грувлоков

Поскольку муфты также имеют меньше болтов и, как правило, не требуют особого момента затяжки, пазовые трубы монтируются до шести раз быстрее фланцевых, резьбовых и сварных систем труб. Для установки муфт требуется всего два болта, а для больших размеров (более 660 мм) — всего четыре. Для сравнения, для фланца такого же размера потребуется не менее 20 гаек и болтов.

Например, для фланцевого соединения диаметром 150 мм (6 дюймов) на трубе из углеродистой стали сорта 40 потребуется восемь болтов, и на это потребуется примерно 1,5 человеко-часа. С помощью грувлочного (пазового) соединения это можно сделать всего за 20 минут, а с помощью муфты Remmers Fast Lock — примерно за 10 минут, поскольку они не требуют разборки перед установкой. Для обоих вариантов с пазовым соединением требуется всего две гайки и болта.

Для работы с муфтовыми соединениеми труб необходимо использовать трубы уже с изготовленными желобками или можно накатать желобки на трубах с помощью гидравлических желобонакатчиков Remmers Mustang. Самые ходовые станки для накатки грувлоков 1-8 или  1-12 дюймов. Но, существую и более мощные трубы до 36 дюймов!
